水力平衡解决方案

2016-02-28 0人评论 1765次浏览 分类:管道系统

 耦合罐,对系统水力进行平衡调节,如果不加耦合罐,在系统中只是把水泵串联起来,这时水流量并没增加,只是增加了扬程,但是水流速度、压力等增加了,这时不但泵的损耗增加寿命减小,模块炉也频繁启动,不仅烧不热还会造成的能源的极大浪费。
     耦合罐的原理及应用
     一、 传统供热系统中,所有的循环管路都连接到一个普通的收集器中。 在这种系统中,水泵的功能会被其他系统中的水泵影响。耦合罐的目的是将供热系统中不同的循环管路分开。这种情下所有的循环管路都不会受其他管路影响
    二、 用户使用分区域水泵及温控阀,调节每个区域的使用温度,引
起采暖系统中流量和压力发生变化,耦合罐可以平衡壁挂炉系统和采暖系统中压力,对壁挂炉系统流量没有任何影响;另一方面,对于闭式小锅炉采暖系统,耦合罐的应用避免了锅炉的频繁启动造成的能源浪费同时起到保护锅炉的作用;
     三、 在地暖系统中安装耦合罐,可以实现地暖系统大流量和小温差的技术优势。在壁挂锅炉运行体系中,耦合罐将系统分成一次系统跟二次系统两局部。耦合罐的作用是隔离一次侧与二次侧之间的水力耦合,使其水力工况互不影响;

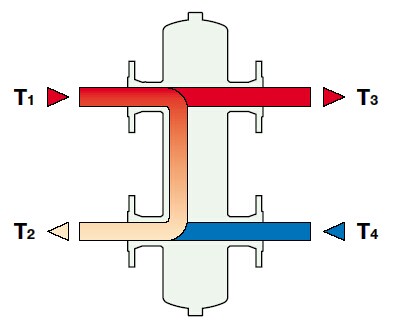

Gp r< gsec              Gpr = gsec                Gpr > gsec

     在系统运行时,依据各路轮回流量的不同,耦合罐的工作方式如图所示。当GprGsec时,在去耦罐中,

供水的分支直接旁通回锅炉,此时锅炉回水温度升高。表明管路携带的热量基本满足采暖负荷,锅炉此时将停止工作,即实现节能
     四、 污物、杂质的积淀。因而,在耦合罐上部安装自动排气阀,下部安装排污阀。应用耦合罐后,原来由一台水泵构成的“大循环”或锅炉加用户,改为各回路独立循环。从名义上看,水泵的数目增长了,增添了一次投资,但每台水

泵的功率要比原水泵小很多。同时各支路独立循环,便于管理与调节,防止了调节中有可能呈现的水力失调。当某一支路不工作时,可封闭该支路的循环泵。使用耦合罐构建系统,有利于管理与节能。
